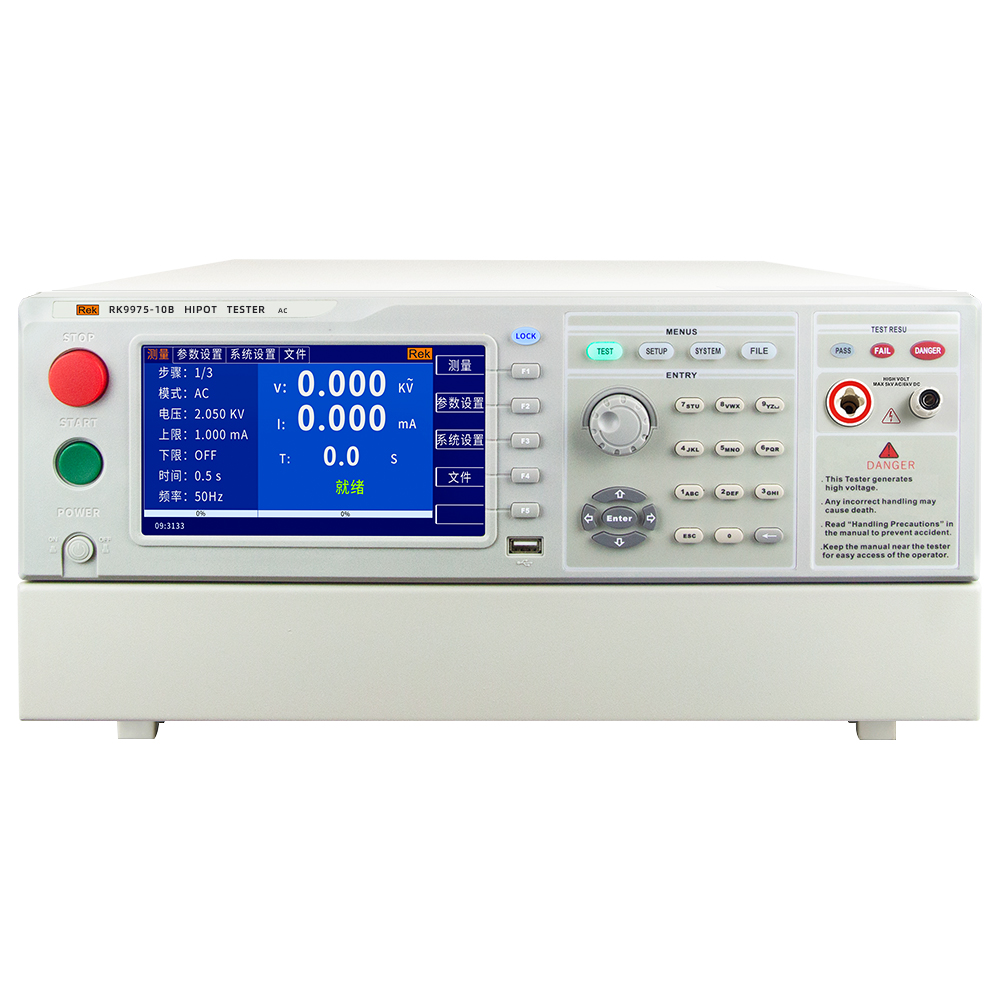

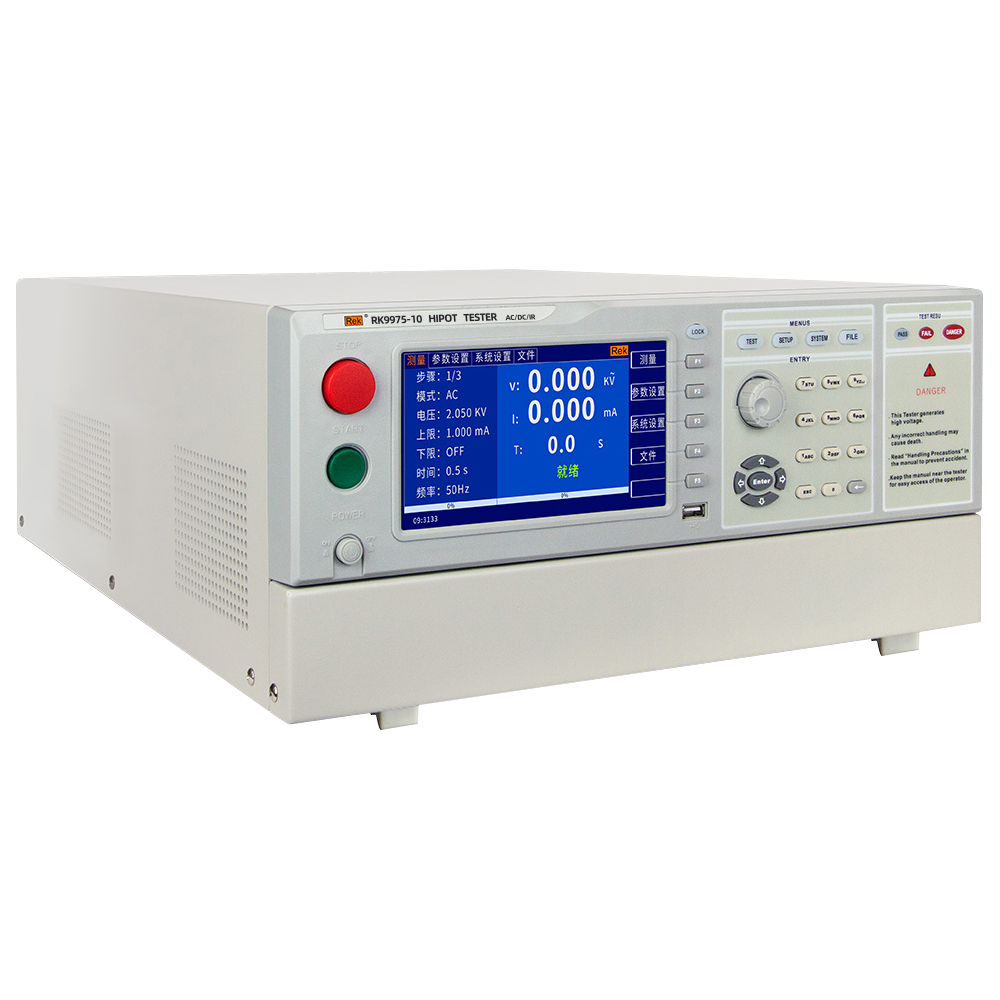

RK9975-10/RK9975-10A/RK9975-10B程控超高压测试仪
RK9975-10:
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
DC
输出电压:(0.10～10.00)kV
输出功率:500VA(10.0kV 50mA)
IR(定制功能）
输出电压：0.10KV-5.0KV
测试精度：± (3%+5 个字)
RK9975-10A:
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
DC
输出电压:(0.10～10.00)kV
输出功率:500VA(10.0kV 50mA)
RK9975-10B:
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
DC
输出电压:(0.10～10.00)kV
输出功率:500VA(10.0kV 50mA)
IR(定制功能）
输出电压：0.10KV-5.0KV
测试精度：± (3%+5 个字)
RK9975-10A:
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
DC
输出电压:(0.10～10.00)kV
输出功率:500VA(10.0kV 50mA)
RK9975-10B:
AC
输出电压：(0.10～10.00)kV
输出功率：1000VA(10.0kV 100mA)
产品介绍
技术参数
操作视频
产品附件
产品介绍
本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路设计的
高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、
RS232C、RS485、USB、LAN接口，方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。
输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容等
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套、电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关、新能源汽车等
性能特点
2、可通过 U 盘进行拷贝复制
3、可调高压上升、下降时间，可适应不同测试对象要求
4、测试结果可同步保存
5、人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
6、中英文双语操作界面，适应不同用户的需求
7、标配 PLC 接口，RS232 接口， RS485 接口、USB 接口
机型 | RK9975-10 | RK9975-10A | RK9975-10B | |
ACW | 输出电压范围 | (0.10 ~ 10.00)kV | ||
最大输出功率 | 1000VA(10.0kV 100mA) | |||
最大额定电流 | 100mA | |||
输出波形 | 正弦波 DDS+ 功放 | |||
DCW | 输出电压范围 | (0.10 ~ 10.00)kV | / | |
最大输出功率 | 500VA(10.0kV 50mA) | / | ||
IR | 输出电压(DC) | (0.10 ~ 5.00)kV | / | / |
电阻测试范围 | ≥500V 0.10MΩ-1.0GΩ±5% | / | / | |
电压表 | 范围 | AC (0.10 ~ 10.00)kV | AC (0.10 ~ 10.00)kV | AC (0.10 ~ 10.00)kV |
精度 | ± (3%+5 个字) | |||
设定误差 | ± (3%+5 个字) | |||
电流表 | 测量范围 | AC: 0~100mA | AC: 0~100mA | AC 0~ 100mA |
测量精度 | ± (3%+5 个字) | |||
计时器 | 范围 | 0.0-999.9S | ||
最小分辨率 | 0.1S | |||
测试时间 | 0.1S-999S OFF= 连续测试 | |||
电弧侦测 | 0-20mA | |||
输出频率 | 50Hz/60Hz | |||
工作温度 | 0-40℃ ≤75%RH | |||
电源要求 | 110/220 ±10% | |||
接口 | 标配RS232 、USB 、PLC, | |||
屏幕 | 7寸TFT 800*480 | |||
外形体积 (D × H × W) | 670*245*440mm | |||
重量 | 60KG | |||
随机标配附件 | 电源线RK00018 、RS232 通讯电缆RK00002 、RS232 转USB 线RK00003 、 | |||
选配件 | RK00031 USB转RS485 母串口线工业级连接线1.5米长、上位机（官网下载） | |||
接触检查 | 可选打开或者关闭 | |||
|
型号 |
图片 |
类型 |
概述 |
|

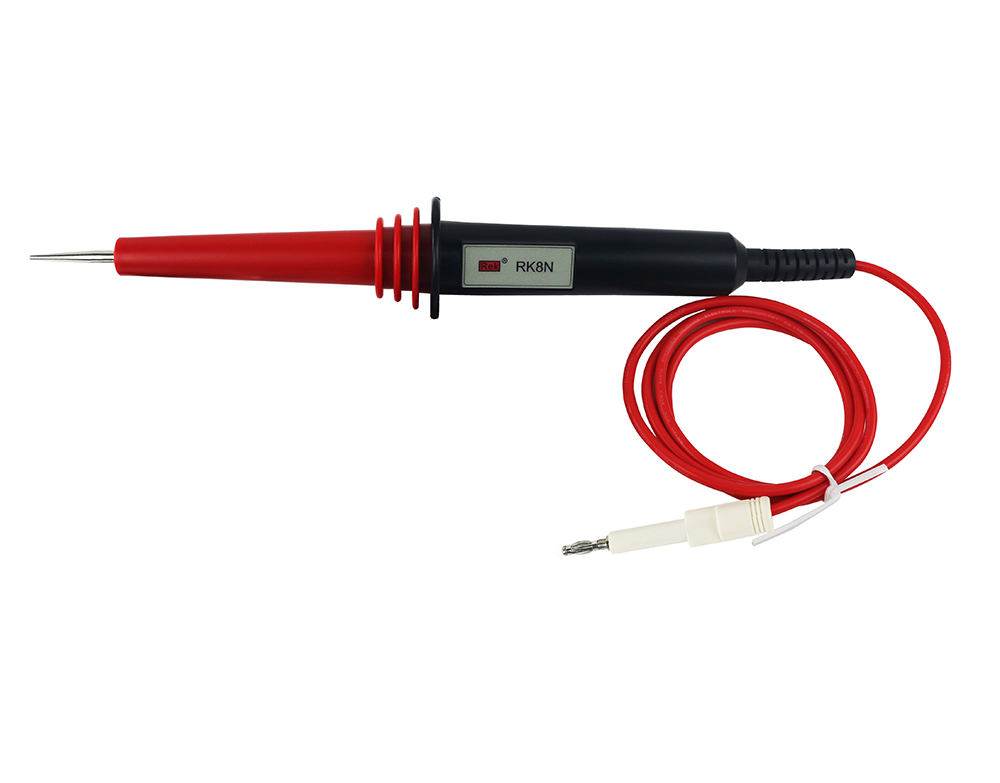

RK8N+ |
|
标配 |
仪器标配十字不可控高压杆，可单独购买。 |
|

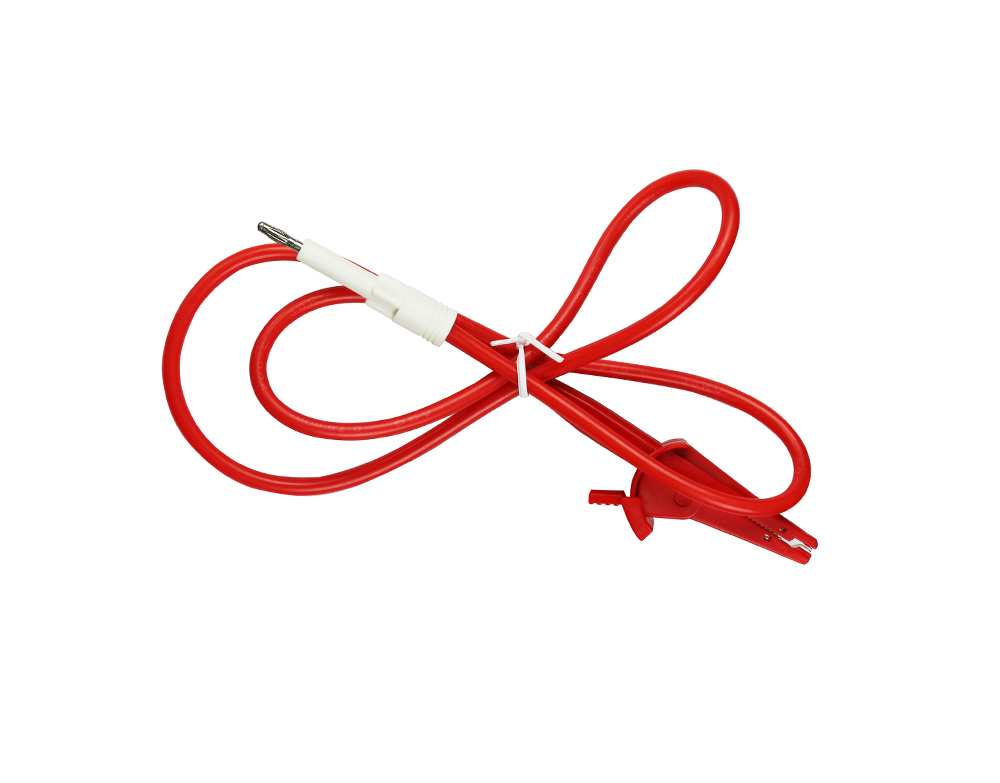

RK26003A |
|
标配 |
仪器标配耐压测试夹，可单独购买。 |
|

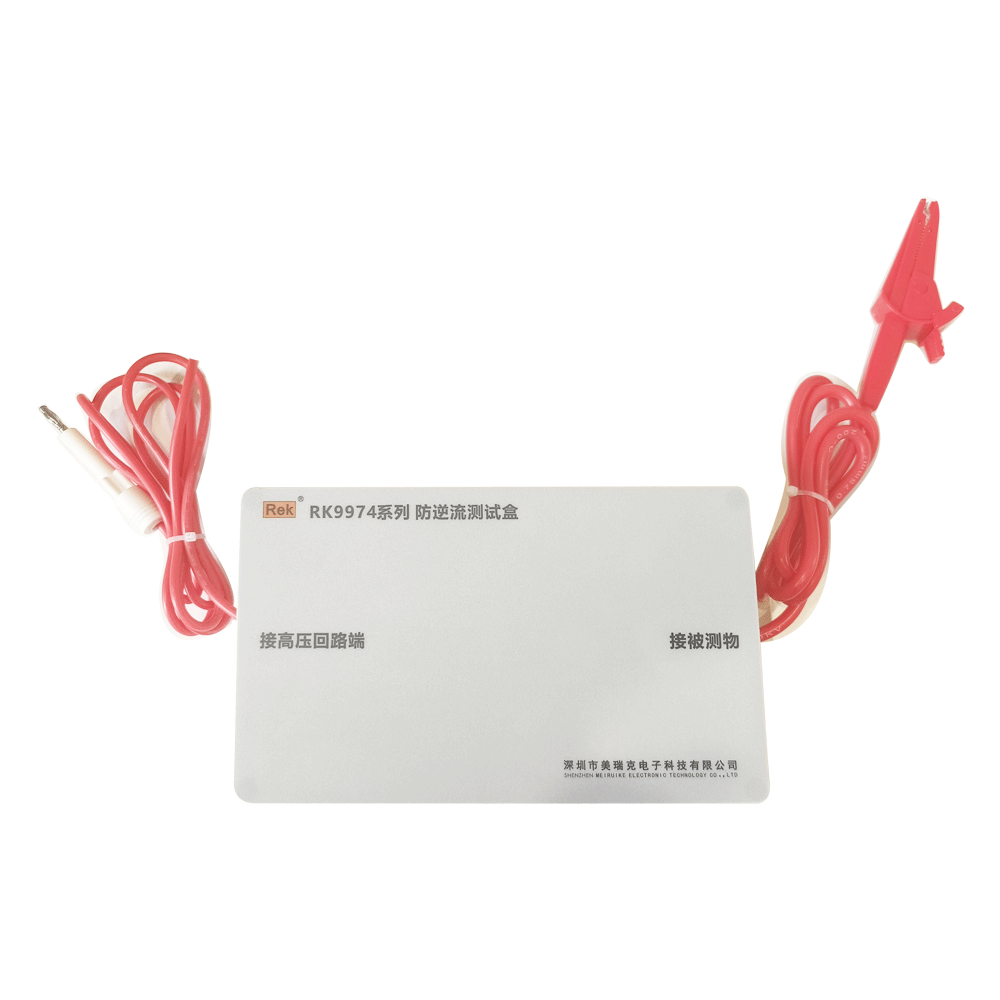

防逆流测试盒 |
|
标配 |
仪器标配防逆流测试盒，可单独购买。 |
|
RK00002 |
|
标配 |
仪器标配 RS232通讯电缆，可单独购买。 |
|

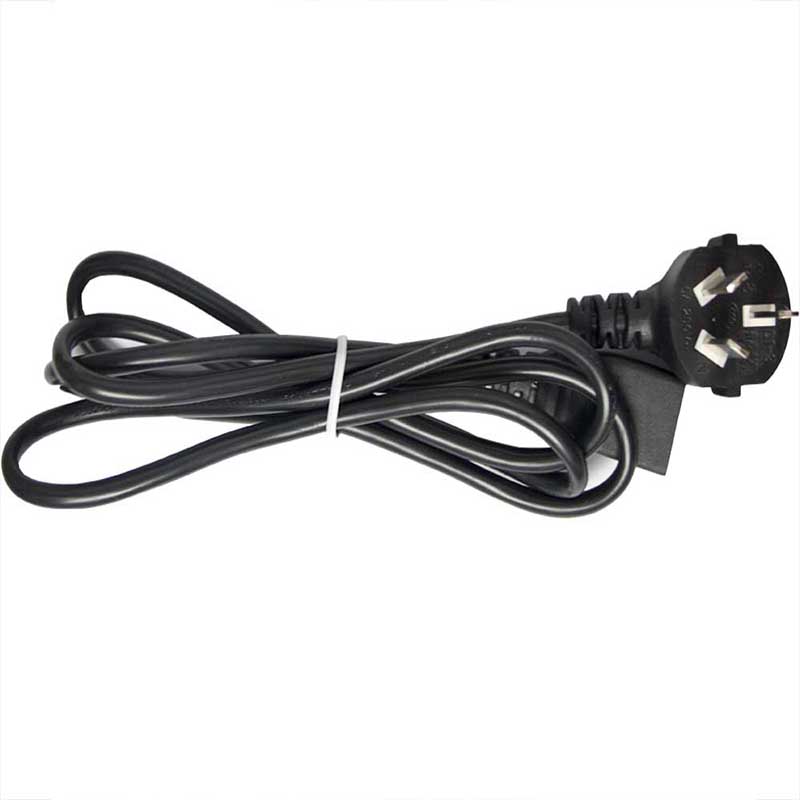

RK00004 |
|
标配 |
仪器标配国标电源线，可单独购买。 |
|
合格证保修卡 |
|
标配 |
该仪器标配合格证书和保修卡。 |
|

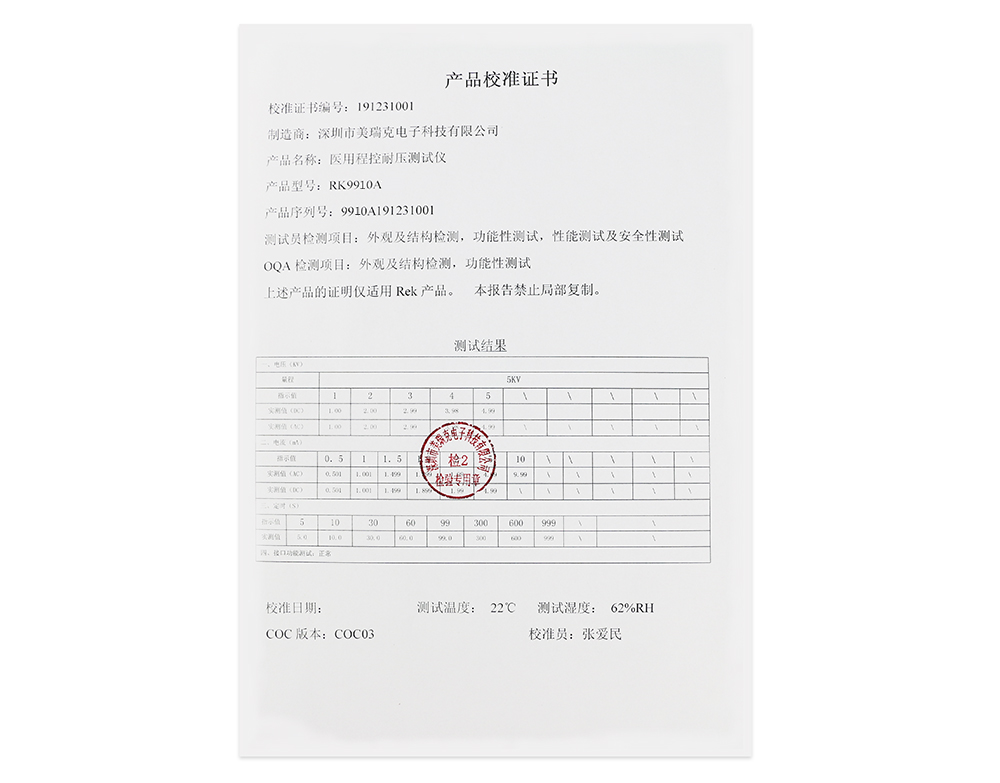

工厂校准证书 |
|
标准 |
该仪器标配产品校准证书。 |
|
说明书 |
官网产品页下载 |
标配 |
该仪器标配产品使用说明书。 |
|
上位机软件 |
官网产品页下载 |
标配 |
仪器标配上位机软件。 |
|

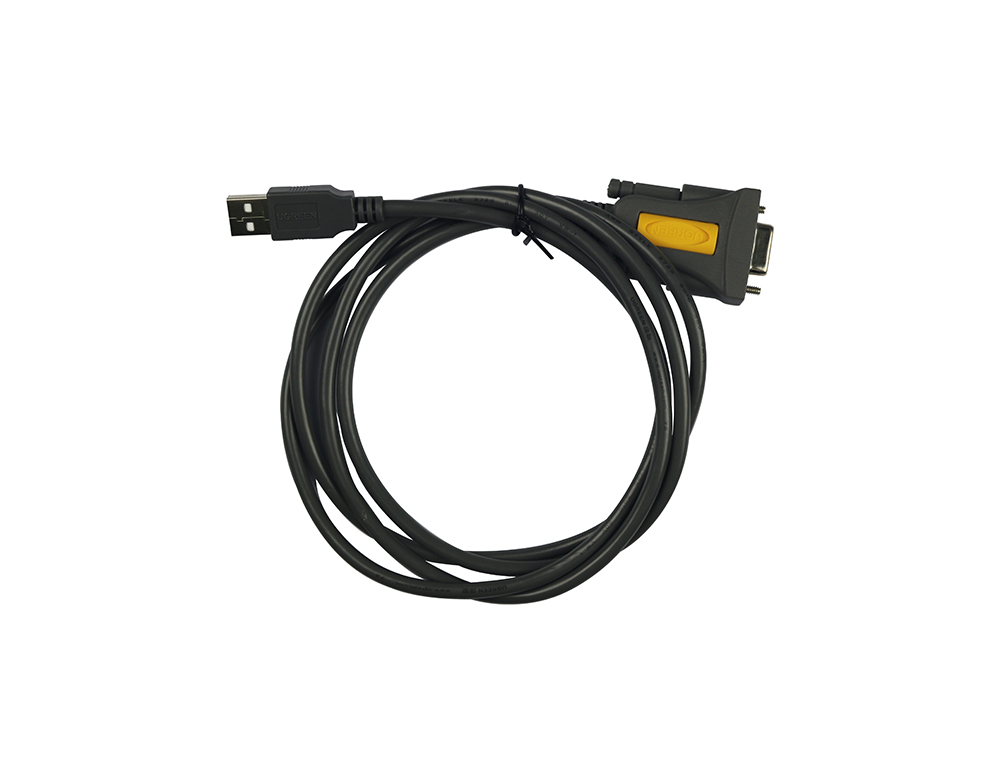

RS232 转 USB 电缆 |
|
标配 |
该仪器标配 RS232 转 USB 电缆（主机）。 |
|

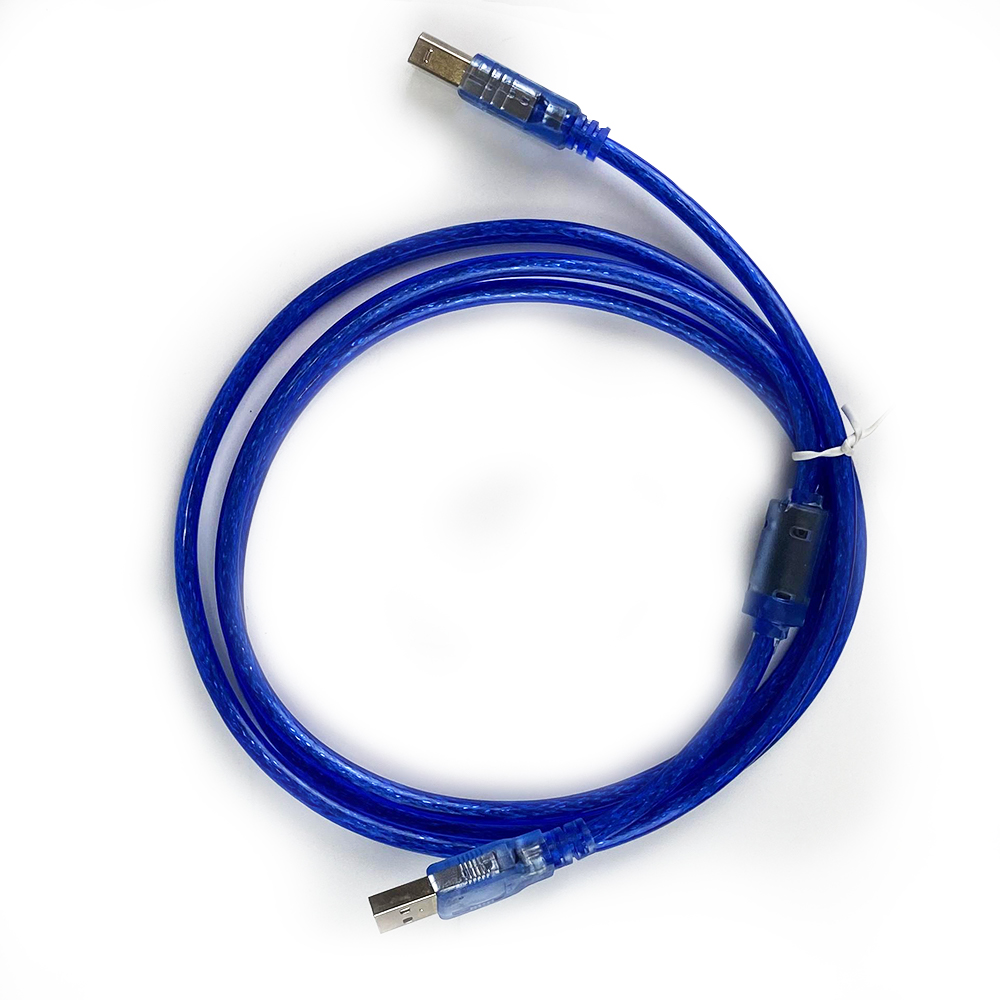

USB 转方形端口电缆 |
|
标配 |
该仪器标配 USB 转方形端口电缆（主机）。 |
|
RK00031 |
|
选配 |
仪器选配USB转485，1.5米长的连接线可单独购买。 |
|
RK00124脚踏开关 |
|
选配 |
仪器选配脚踏开关，可单独购买。 |
